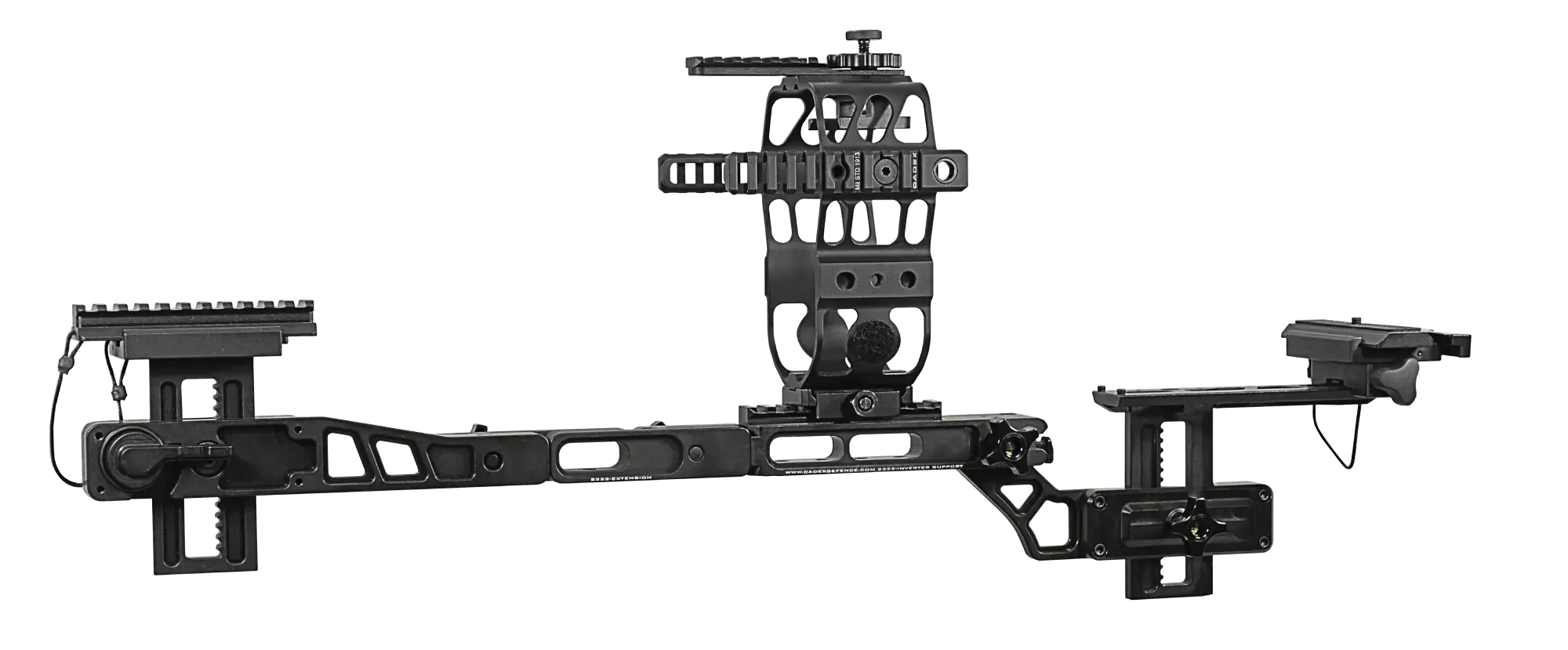

Kit de surveillance Cadex
Cadex Defence propose une grande variété de kits de surveillance. Les clients peuvent demander d'autres options de montage pour répondre à leurs besoins particuliers. Spécialement conçu pour le sniper ou l'équipe de surveillance, le kit de surveillance réduit le poids transporté. Le kit de surveillance est facile à manipuler dans des conditions de froid extrême et dans l'obscurité. Le kit de surveillance Cadex est pratique et facile à utiliser. Son système de réglage permet à l'opérateur d'ajuster facilement le positionnement des composants. Le support de caméra pivotant du kit de surveillance permet à l'opérateur de mettre en place une surveillance photographique en quelques secondes. L'inversion de la lunette de visée signifie que votre tête n'est pas le point le plus visible de votre système de visée. Le kit de surveillance Cadex offre des possibilités infinies en matière de montage d'accessoires. Cliquez ici pour voir les adaptateurs de montage pour le kit de surveillance.
Kit individuel
| Sections individuelles | KIT INDIVIDUEL |
|---|---|
| 2322-B | Extension du kit de surveillance |
| 2322-C | Kit de surveillance rail central |
| 2322-D | Entretoise pour la cage de l'onduleur |
| 2322-E | Rail latéral supplémentaire pour la cage de l'onduleur |
| 2322-F | cage d'inversion à 3 rails (pour Leupold® Mark 4 12-40x60 & 20-60x80) |
| 2322-FS60 | Hensoldt® 3 rails cage (pour Spotter 45/60) |
| 2322-I | Section avant du kit de surveillance (modèle 2700) |
| 2322-J | Kit de surveillance section arrière (modèle 2700) |
| 2322-K | Adaptateur pour lunette de visée |
| 2322-P | Kit d'inverseur vers adaptateur Picatinny |
| 2322-Q | Support Kestrel |
Kit de surveillance système complet (comprend I,B,C,D,E,F,J)
Part# : 2700-KIT5 (NSN# : 5855-20-009-3927)
| Dimensions : | 30.19″ x 4.91″ x 11.42″ | 76.67 x 12.48 x 29.01 cm |
| Poids (±) : | 4.54 lbs | 2061 grammes |
| Matériau : | Aluminium 6061-T6 |
accessoires
- Possibilité de monter des rails d'accessoires pour LRF, Red Dot, station météo, etc.
- Compatible avec un kit de surveillance complet ou comme unité autonome
- Offrir une protection supplémentaire
- Permet un alignement parfait de l'appareil photo, de la lunette de visée et de la vision nocturne ou de l'imagerie thermique
Pour plus d'informations, veuillez consulter notre catalogue (format pdf ou flipbook), ou nous contacter à l'adresse suivante serviceclient@cadexinc.com
Spécifications
Permet une connexion sécurisée entre votre lunette de visée et le châssis de surveillance.
Notre berceau de montage pour lunette de visée, unique en son genre, garantit que la lunette de visée reste parallèle au châssis et aux autres accessoires montés. Elle permet également à la lunette de flotter dans l'inverseur, puisqu'il s'agit du seul point de fixation de la lunette. La cage en aluminium 6061-T6 de l'inverseur de visée est légère. Elle est également équipée de rails Picatinny pour une large gamme d'options de montage d'accessoires parallèles.
Un support d'élingue à bouton-poussoir standard est intégré dans chacun des rails latéraux pour une variété d'options de transport.
Un support de caméra pivotant vous permet de passer du mode capture d'image au mode surveillance simple en quelques secondes.
Un bouton de réglage rapide de l'optique nocturne et une molette de micro-réglage précise permettent d'obtenir un ajustement parfait.
Les supports de trépieds multiples vous permettent d'équilibrer votre matériel sur le trépied en fonction de la manière dont le poids est réparti sur le kit de surveillance.
Toutes les articulations principales de ce kit hautement réglable sont équipées de boutons à dégagement rapide pour faciliter l'installation et le stockage.
Le support de la caméra est équipé d'un réglage horizontal (gauche/droite) pour un ajustement précis.
D'un simple clic, la hauteur de votre appareil photo est réglée pour s'adapter à votre lunette d'observation. Si un réglage plus fin est nécessaire, il suffit d'utiliser la micro-molette de réglage pour obtenir l'ajustement parfait.
Adaptateurs de montage
Le kit de surveillance Cadex offre des possibilités infinies en matière d'accessoires de montage. Chaque année, de nouveaux appareils électroniques arrivent sur le marché et ils nécessitent tous leur propre interface de montage. C'est pourquoi Cadex ajoute constamment de nouveaux blocs adaptateurs à sa sélection de bases de montage.
Étape #1 est de sélectionner le type de BASE que vous envisagez d'utiliser et d'effectuer les opérations suivantes Étape #2Le bloc d'adaptateur doit être combiné avec le BLOC D'ADAPTATEUR approprié dont vous avez besoin.
| BASES (ÉTAPE #1) | |
|---|---|
| 1683-A077-K1 | Base de l'adaptateur de trépied RC2 |
| 1683-A078-K1 | Base de l'adaptateur Arca |
| 1683-A085-K1 | Base de l'adaptateur Picatinny (écrou) |
| 1683-A080-K1 | Base d'adaptateur QD Picatinny |
| 1683-A082-K1 | Base d'adaptateur Picatinny (vis à oreilles) |
| BLOCS ADAPTATEURS (ÉTAPE #2) | |
|---|---|
| 1683-A067-K1 | Bloc d'adaptation pour Vectronix® PLRF15C |
| 1683-A068-K1 | Bloc d'adaptation pour Safran® JIM LR |
| 1683-A069-K1 | Bloc d'adaptation pour Vectronix® Vector IV |
| 1683-A070-K1 | Bloc d'adaptation pour Vectronix® Vector PLRF25C BT |
| 1683-A071-K1 | Bloc d'adaptation pour Vectronix® Vector 21 Nite |
| 1683-A072-K1 | Bloc d'adaptation pour la lunette d'approche Swarovski® 60x |
| 1683-A073-K1 | Bloc d'adaptation pour Leupold® 40x Gold Ring Spotting scope |
| 1683-A083-K1 | Bloc d'adaptation pour appareil photo Canon |
| 1683-A084-K1 | Bloc d'adaptation pour Coral-CR-C AN/PAS 503 |
| BASES UNIVERSELLES | |
|---|---|
| 1683-A074-K1 | Base universelle du trépied RC2 |
| 1683-A076-K1 | Socle universel pour rail Arca |
Étape #1
(type RC2)
(type Arca)
(type Picatinny)
(type Quick-Detach)
(Type de vis à oreilles)
Étape #2
(Vectronix® PLRF15C)
(Safran® JIM LR)
(Vectronix® Vector IV)
(Vectronix® Vector PLRF25C BT)
(Vectronix® Vector 21 Nite)
(Lunette de visée Swarovski® 60x)
(Leupold® 40x Gold Ring Spotting scope)
(Appareil photo Canon®)
(Coral-CR-C AN/PAS 503)
(type RC2)
(type Arca)
S'il n'existe pas de bloc de montage propriétaire pour votre appareil électronique, vous pouvez demander le développement d'un nouveau bloc ou utiliser l'une des bases universelles suivantes. Ces socles comportent 3 vis de pression pour bloquer la rotation.
